某高速公路隧道底部变形缝涌水处理系统解决方案
01.项目概况：
项目名称：湖南长沙某公路隧道
项目地址：湖南长沙
工程概况：变形缝底部涌水

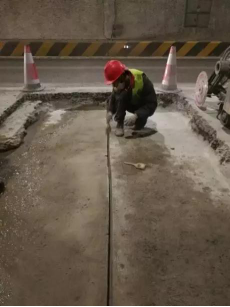

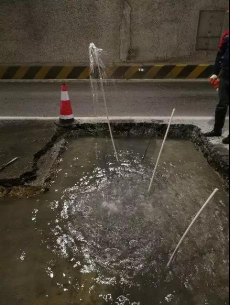

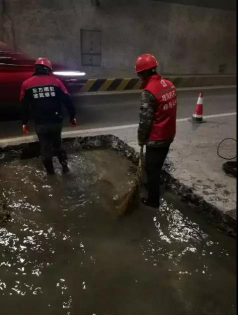

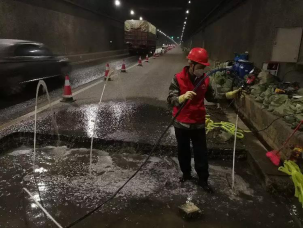

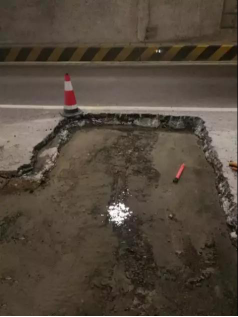

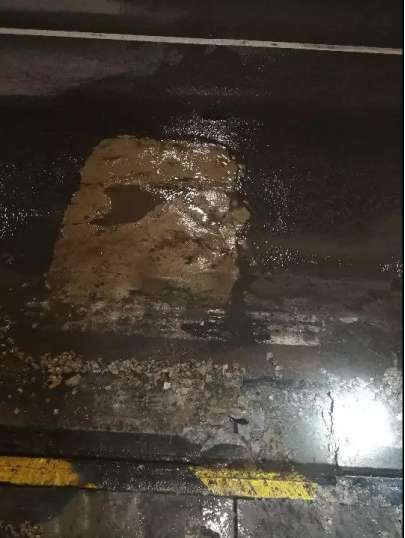

02.现场状况：

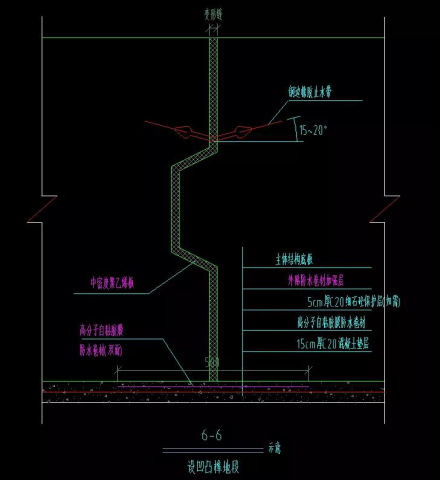

03.原设计构造做法：
结构混凝土厚度1100mm,砼铺装层厚度110mm,沥青砼面层90mm。
结合原有构造图纸，分析可能造成渗水的原因：
· 外在防水层失效；
· 混凝土凹凸榫断裂;
· 钢边止水带局部断裂。
04.修缮方案：
总原则：结合设计理念，恢复设计要求！
维修工艺流程

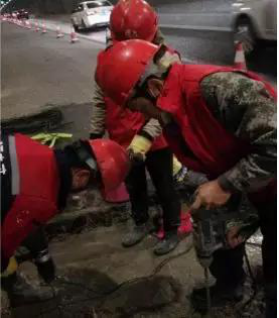

凿除——凿除变形缝上部沥青砼面层，沥青面层凿除宽度以变形缝为中心各外扩1m。凿除砼铺装层，深度至原结构混凝土层。

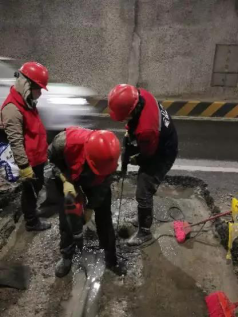

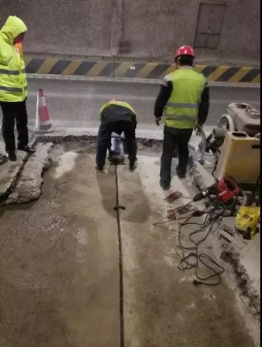

注浆密封——在变形缝侧边钻孔注浆，钻孔深度600mm，孔距500mm。安装注浆针头，通过孔洞灌注聚氨酯形成凝胶体。填充密实变形缝中的过水缝隙，瞬间止水，对变形缝进行弹性密封。
帷幕注浆——在变形缝中心钻孔灌浆，钻孔深度穿透结构至垫层，灌注CG-P205 高弹水溶性聚氨酯堵漏灌浆材料，通过灌浆在结构外侧形成一道整体的塑性防水带。

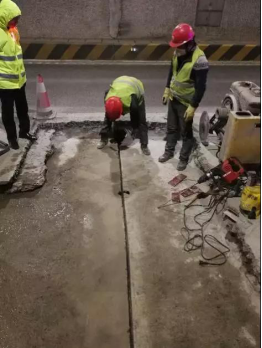

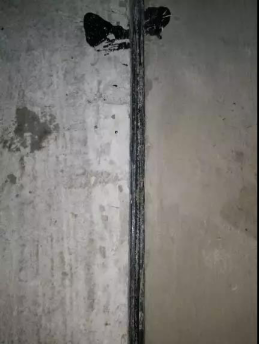

修整等宽缝——对变形缝进行凿槽修整。先凿开一条深100mm，宽100mm的沟槽，采用高强度混凝土修复材料将沟槽修整成宽20mm的等宽缝。预留注浆孔。

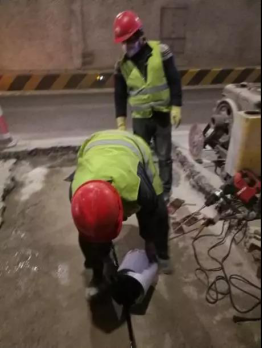

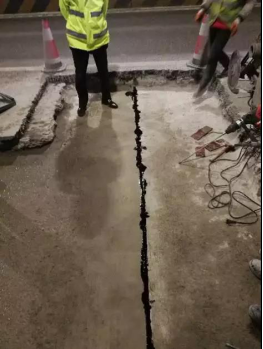

等宽缝内灌填防水涂料——等宽缝内灌填非固化橡胶沥青防水涂料。

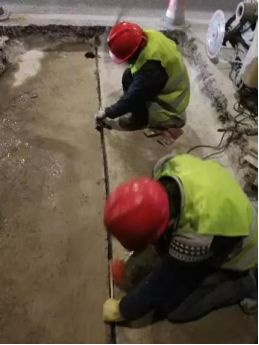

嵌入特制橡胶型材——在等宽缝内嵌入特制橡胶型材，对等宽缝进行压缩密封。
注浆——通过预留的注浆孔，往橡胶型材表面灌填非固化橡胶沥青防水涂料。

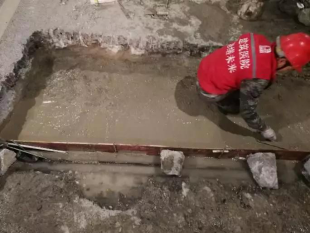

恢复砼铺装层。
恢复沥青砼面层。
05.主要产品介绍：
CG-P202
“雨虹”牌 CG-P202 环保型水溶性聚氨酯堵漏灌浆材料，是一种低粘度、亲水型、单组分、弹性堵漏材料。材料不含游离 TDI（甲苯二异氰酸酯）单体和低沸点易燃溶剂，施工安全、环保。适用于长期有水环境下的各类工程中的涌水、 漏水以及活动缝的止水处理。
产品性能符合 Q/SY YHF 0096-2015《水性聚氨酯灌浆材料》。
【产品特点】
· 不含游离 TDI（甲苯二异氰酸酯）单体和低沸点易燃溶剂，环保、使用安全；
· 具有良好的亲水性，粘度低，遇水后可自乳化并迅速凝胶；
· 固结体为弹性体，可遇水膨胀，有利于活动缝的漏水处理；
· 可在潮湿或涌水情况下灌浆施工，对不同酸碱度的水质适应性强；
· 固化物耐大多数有机溶剂、弱酸、碱和有机微生物；
· 单组分包装，即开即用，施工简单方便。
【适用范围】
· 地铁、隧道、水利、水电、建筑、采矿等工程长期有水环境下有一定形变的非结构裂缝的防渗处理；
· 混凝土、岩石、土壤等漏水、涌水的快速封堵；
· 带水的地下蜂窝状土壤的填充；
· 材料不含低沸点易燃溶剂施工安全性好，特别适用于密闭环境内施工。
CG-P205
“雨虹”牌 CG-P205 高弹水溶性聚氨酯堵漏灌浆材料 , 是一种低粘度、亲水型、双组分弹性灌浆材料。A、B 组分按体积比 1:1 进行施工 , 反应形成具有高柔韧性的凝胶体 , 材料不发泡 , 可形成再生防水层 , 与基材粘结性好 , 适用于长期有水环境下的各类工程中的渗漏水以及活动缝的止水处理。
产品性能符合 Q/SY YHF 0096-2015《水性聚氨酯灌浆材料》。
【产品特点】
· 固结体为高柔韧性弹性体，可遇水膨胀，用于较大形变部位的漏水处理；
· 可在潮湿或涌水情况下灌浆施工，对不同酸碱度的水质适应性强；
· 不含低沸点易燃溶剂，环保、使用安全；
· 固化物耐大多数有机溶剂、弱酸、碱和有机微生物；
· 采用双液型灌浆机，按体积比 1:1 灌浆施工，简单方便。
【适用范围】
· 地铁、隧道、水利、水电、建筑、采矿等工程中长期有水环境下有较大形变的非结构裂缝的防渗处理；
· 材料不含低沸点易燃溶剂，施工安全性好，特别适用于密闭环境内施工。

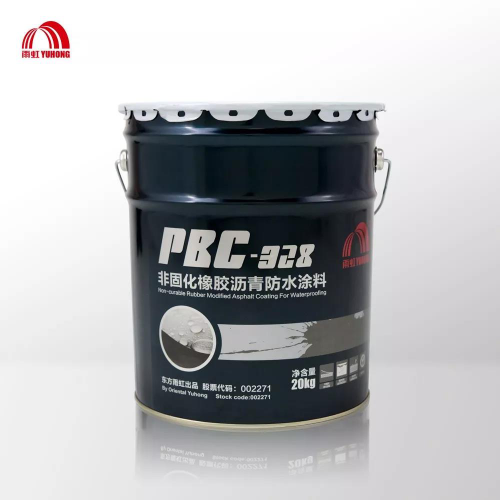

非固化橡胶沥青防水涂料
非固化橡胶沥青防水涂料是一种以橡胶、沥青为主要组份，加入助剂混合制成的在使用年限内保持粘结膏状体的防水材料。非固化橡胶沥青防水涂料既不是挥发性也不是反应型涂料，而是一种不需要成膜、蠕变性的防水涂料。
【产品特点】
· 原材料不含任何溶剂成分，环保无污染。
· 优异的弹塑性能，具有蠕变性，适应基层变形，可封闭施工基层的裂纹和毛细裂缝。
· 产品固含量大于99%，无需养护，高黏态，持久满粘力。
· 产品具有自愈功能，可自行修复外力造成的防水层破损，将水锁定在破坏点范围内，防窜水。
· 与混凝土、木材、钢板等基面实现100%满粘结。
· 与沥青基防水卷材形成符合防水层。
· 机械施工、人工刮涂，施工方式多样。

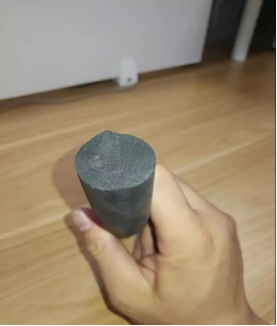

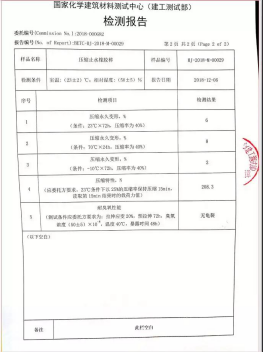

特制橡胶型材
06.质量、文明施工及安全施工保证措施
质量保证措施
开工前做好施工技术方案交底，做好材料准备，施工前加强施工人员的入场教育及上岗前技术培训，严格遵守施工工艺，主动控制工序活动条件的质量，保证每道工序质量正常、稳定，施工中技术人员及管理人员及时检查工序的效果，设置工序质量控制点，使施工质量处于良好的控制状态。
1.1施工前的监督管理：
· 审查施工现场建立质量责任制度及质量体系情况。
· 监督检查基层是否达到面层施涂的质量要求。
· 审核施工方案和施工方法是否切实可行。
· 检查施工机具的完备情况。
· 检查技术交底是否符合工艺规程的要求。
1.2施工过程中的监督管理：
· 监督检查工人的实际操作工艺是否与技术交底，工艺规程和施工及验收规范相一致，并检查实际交底情况。
· 质量控制重点：基层处理是否达到预定处理要求；
文明施工管理措施
· 根据现场实际情况，制定现场文明施工管理措施并严格执行。
· 维护施工现场的整洁，每日工完清场，垃圾运往指定地点。
· 做好环境保护，建立良好的作业环境。
· 在实际工作中，不浪费，禁止乱扔、乱放、乱用材料，提高材料的利用率。节约用水、电。
安全保证措施
· 施工前，进行安全教育、技术措施交底，施工中严格遵守安全操作规章制度。
· 施工人员操作时须佩戴安全帽、安全带，防护眼镜，穿防滑鞋等，上下地坑爬梯应抓紧踩实，思想集中，防止摔伤。
· 库房要选在通风好的地方，库房内及周围设置“禁止吸烟”和“严禁烟火”标志。库房和施工现场备用干粉灭火器数瓶。
· 施工使用的电动工具，必须完好、安全，要有合格的配电箱，接电工作必须由专业电工操作，电动工具操作人员必须戴绝缘手套，防止发生触电事故。
· 不准在施工过程中发生喝酒、嬉戏等违禁活动。
· 施工前应对所有设备严格的检查，符合要求后，才允许作业。
· 必须执行国家有关安全施工的各项规定，遵守贵公司的有关规章制度。
· 必须严格执行贵厂的规章制度，做到文明施工。
